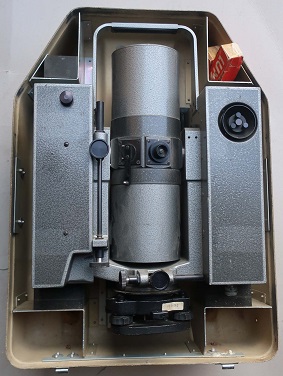

1267_distancemetre_AGA_M6

métal peinture grise et verre 355x17 h 525 mm 16 kg (appareil seul)

télescope de visée sur cylindre émetteur-récepteur

cercle 360° prisme de lecture

embase à 3 vis calantes nivelle sphérique

Extrait du site : https://celebrating200years.

noaa.gov/distance_tools/aga_gm6.html

Les géodimètres, comme les autres instruments de mesure de distance électroniques basés sur la lumière, fonctionnent en envoyant un signal lumineux de longueur d'onde connue à un réflecteur. La longueur d'onde du signal de retour est comparée à celle de sortie, et la différence (appelée "déphasage") est mesurée. En utilisant plusieurs fréquences de lumière, l'instrument calcule une distance basée sur les longueurs connues et les déphasages mesurés des ondes lumineuses de retour... Les tubes à vide qui constituaient les "entrailles" des modèles précédents et pouvaient prendre un temps considérable à se réchauffer ont été remplacés par des transistors dans le modèle 6. Référence historique Ce modèle a été principalement utilisé par les équipes de franchissement de failles sismiques Coast and Geodetic Survey mesurant le mouvement de la Terre en Californie.

Extraits du site : https://www.degruyter.com/

document/doi/10.3138/

9781442631823-020/html

Entièrement transistorisé, il utilise une optique coaxiale pour la première fois. Piles rechargeables légères, fonctionnement pendant 2 à 3 heures, batterie12V de 7 à 10 heures. Trois cristaux à commande thermostatique des fréquences. Alignement par lunette télescopique. Mesure de manière constante à la lumière du jour jusqu'à 10 km avec une lampe à vapeur de mercure. Portée supérieure à 15 km. Les résultats de 20 mesures d'une ligne de 3172 m sous différentes conditions ont donné une erreur standard de 2 mm.
