1227_scanner_Soisic_Mensi

Longueur 1, 06 diamètre 0,20 m

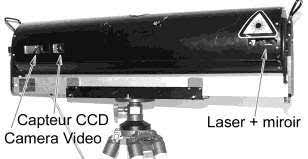

Le scanner "SOISIC", développé, fabriqué et commercialisé par MENSI, permet le relevé optique sur la surface d'objets situés dans des scènes de grande dimension. Son fonctionnement repose sur le principe de triangulation plane : un rayon laser de faible puissance fourni par une diode laser émettant dans le visible, est réfléchi par un miroir mobile ; l'angle incident est mesuré à la source par une caméra CCD .L'angle réfléchi qui correspond à la position du spot laser sur l'objet est observé par une autre caméra CCD disposée dans le plan de balayage du miroir.

Mise en oeuvre à distance à l'aide d'un micro-ordinateur PC ; une caméra vidéo située dans le scanner permet le cadrage et le suivi à distance du relevé.

La caméra vidéo permet également de faire des acquisitions d'images afin de texturer l'objet scanné.

Plusieurs points de vue sont nécessaires pour numériser la totalité d'un site ou d'un objet. Leur recalage est ensuite réalisé par le logiciel 3Dipsos automatiquement ou, en utilisant les zones de recouvrement de 2 points de vue. Champ de vision de 320x46°

100 coordonnées X, Y, Z par seconde

Longue distance (LD) de portée 2 à 40 mètres

(tiré de la documentation MENSI)

Nécessite un calibrage tous les deux ans.

Etiquette sur bâti : Scanner opérationnel, Fichier d'étalonnage ; 02/06/2005, dernière évaluation : 02/06/2005

Un modèle semblable a été utilisé pour numériser patiellement la grotte COSQUER à Marseille par MENSI (en 1994 sources : Revues XYZ n°63 1995, n°66 1996 et n°168 2021) et également partiellement la grotte aux ours des cavernes de La Balme à Collomb à Entremont le Vieux 73670 par MENSI (12-16 sept. 1998 participation de Michel CHINAL comme géomètre de l'opération) voir Revue Géomètre n°10 octobre 1999 page 28.

14 kg seul
