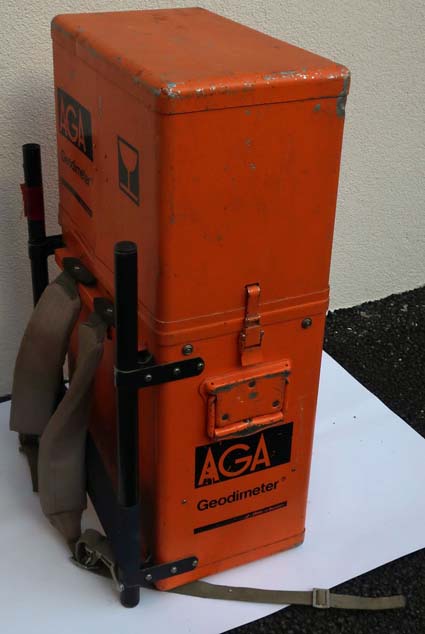

Station totale du géodimètre 700 (1971) Il s'agit de l'une des premières stations aujourd'hui appelées stations totales.

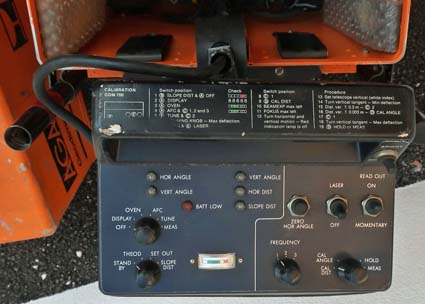

Il mesure la distance la pente, l'angle horizontal et l'angle vertical et calcule la distance horizontale, chacune sélectionnée par le commutateur approprié. Choix de l'unité de mesure. La source lumineuse est un laser He-Ne de 1 mW d'une longueur d'onde effective de 632,8 nm. Elle est particulièrement utile pour tracer, traverser et détailler avec le suivi automatique d'un prisme jusqu'à 500 m. Les relevés d'angle ont une précision comparable à celle d'un théodolite d'une seconde bien qu'obtenue à partir de cercles codés, avec compensation automatique sur le cercle vertical. Les cercles indiquent ± 2 "horizontalement et ± 3" verticalement. Une mesure prend 10 à 15 secondes. Le cercle codé est produit par le processus photolithographique et utilisé avec l'effet de frange moiré. Un réseau radial (lignes) d'environ 100 au mm pour donner 20 000 divisions sur le cercle de 7 cm de diamètre. Un deuxième réseau est par superposition optique d'un côté du cercle et de l'autre. L'instrument ne doit être étalonné qu'au début d'une configuration ou après la mise hors tension.L'unité théodolite et EDM a une optique coaxiale et une compensation automatique du niveau jusqu'à 90 °. Dans un schéma autoroutier, 100 points par heure sont relevés par la méthode polaire.

Source : "The History of Geodimeter" J.R.Smith. Spectra Precision
